بررسی تخصصی اکسس پوینت MikroTik cAP lite مدل RBcAPL-2nD

اکسس پوینت MikroTik cAP lite با پارت‌نامبر RBcAPL-2nD یک اکسس پوینت کوچک، اقتصادی و کم‌مصرف برای ایجاد پوشش وای‌فای در محیط‌های داخلی است. طراحی جمع‌وجور دستگاه امکان نصب آن را روی سقف یا دیوار فراهم می‌کند و برای پروژه‌هایی مناسب است که به پوشش بی‌سیم پایه با قابلیت مدیریت حرفه‌ای نیاز دارند.

این محصول فقط در باند 2.4 گیگاهرتز فعالیت می‌کند و از استانداردهای 802.11b/g/n، فناوری 2×2 MIMO، سیستم‌عامل RouterOS، لایسنس Level 4 و مدیریت متمرکز CAPsMAN پشتیبانی می‌کند. دستگاه از طریق PoE یا ورودی MicroUSB روشن می‌شود و حداکثر مصرف انرژی آن حدود چهار وات است.

cAP lite با دو قاب متفاوت عرضه می‌شود: یک قاب دایره‌ای برای نصب سقفی و یک قاب مستطیلی برای نصب دیواری. این دستگاه برای ایجاد لینک Outdoor یا ارتباط Point-to-Point طراحی نشده و کاربرد اصلی آن ارائه دسترسی وای‌فای به کاربران داخل هتل، فروشگاه، دفتر، کلاس آموزشی، راهرو و سالن انتظار است.

نام رسمی و پارت‌نامبر محصول

نام تجاری این دستگاه MikroTik cAP lite و پارت‌نامبر رسمی آن RBcAPL-2nD است.

• برند: MikroTik
• مدل: cAP lite
• پارت‌نامبر: RBcAPL-2nD
• نوع محصول: اکسس پوینت داخلی
• روش نصب: سقفی یا دیواری
• باند وای‌فای: 2.4GHz
• نسل وای‌فای: Wi-Fi 4
• سیستم‌عامل: RouterOS
• سطح لایسنس: Level 4

برای ثبت محصول در انبار، فاکتور، مستندات شبکه و خدمات پس از فروش بهتر است پارت‌نامبر کامل RBcAPL-2nD بدون تغییر درج شود.

جایگاه cAP lite در شبکه

cAP lite در درجه اول یک Access Point اقتصادی برای ایجاد پوشش بی‌سیم داخل ساختمان است.

این دستگاه می‌تواند در نقش‌های زیر استفاده شود:

• اکسس پوینت مستقل
• اکسس پوینت تحت مدیریت CAPsMAN
• Bridge میان شبکه کابلی و وای‌فای
• ارائه شبکه مهمان
• راه‌اندازی Hotspot سبک
• اتصال تجهیزات IoT
• تفکیک کاربران با VLAN
• مدیریت محدود پهنای باند

برای Routing سنگین، VPN پرسرعت، Firewall پیچیده یا تعداد زیاد Queue بهتر است یک روتر اختصاصی در کنار دستگاه استفاده شود.

طراحی کوچک و اقتصادی

cAP lite با هدف ایجاد یک Access Point کوچک و کم‌هزینه طراحی شده است. ابعاد محدود دستگاه باعث می‌شود بتوان آن را بدون جلب توجه زیاد در محیط‌های اداری، اقامتی و تجاری نصب کرد.

مزایای طراحی فشرده عبارت‌اند از:

• اشغال فضای کم
• ظاهر ساده پس از نصب
• مناسب اتاق‌ها و راهروها
• امکان نصب روی سقف یا دیوار
• وزن و مصرف انرژی پایین
• مناسب پروژه‌های چند اکسس پوینتی اقتصادی

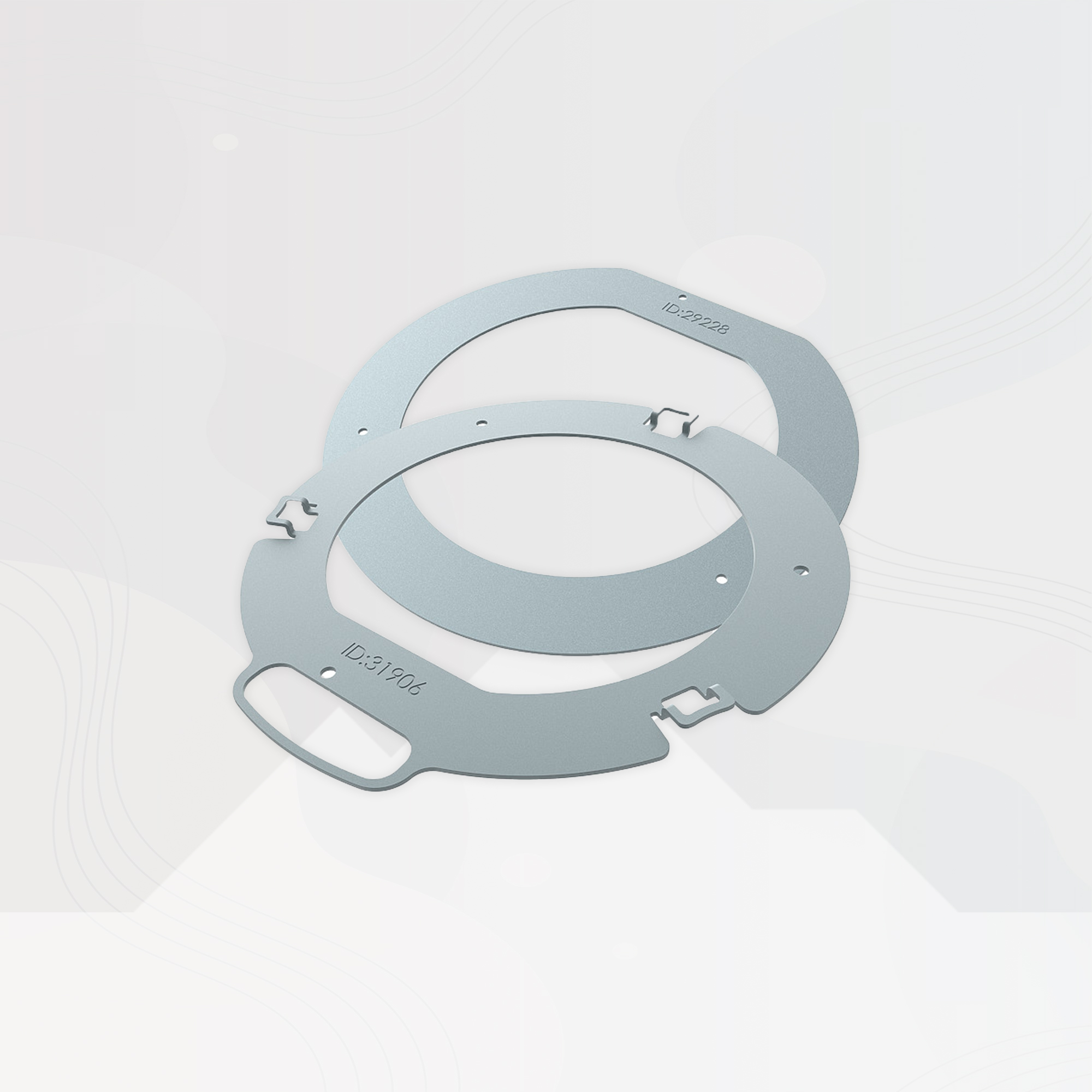

دارای دو قاب سقفی و دیواری

یکی از ویژگی‌های متفاوت cAP lite، عرضه آن با دو قاب قابل تعویض است.

• قاب دایره‌ای برای نصب سقفی
• قاب مستطیلی برای نصب دیواری
• امکان انتخاب ظاهر متناسب با محل نصب
• قابلیت تعویض قاب دستگاه

وجود هر دو قاب در بسته‌بندی، انعطاف بیشتری برای اجرای پروژه در اتاق، راهرو، لابی، فروشگاه و فضای اداری ایجاد می‌کند.

امکان طراحی قاب اختصاصی

میکروتیک فایل‌های سازگار با چاپگر سه‌بعدی را برای طراحی قاب اختصاصی این دستگاه منتشر کرده است.

این قابلیت می‌تواند برای کاربردهای زیر مفید باشد:

• ساخت قاب هماهنگ با دکوراسیون
• طراحی قاب دارای نشان تجاری
• ساخت نگهدارنده اختصاصی
• تطبیق دستگاه با محل نصب خاص

قاب سفارشی نباید مسیر تهویه، آنتن داخلی، پورت شبکه یا دسترسی به دکمه‌های دستگاه را مسدود کند.

مناسب استفاده داخل ساختمان

cAP lite برای نصب داخل ساختمان طراحی شده است و گزینه‌ای مناسب برای ایجاد پوشش وای‌فای در محیط‌های کوچک و متوسط محسوب می‌شود.

کاربردهای متداول آن عبارت‌اند از:

• هتل و مهمان‌پذیر
• دفتر کوچک
• فروشگاه و مرکز تجاری
• راهرو و سالن انتظار
• کلاس و مرکز آموزشی
• رستوران و کافی‌شاپ
• درمانگاه و مرکز خدماتی
• شبکه مهمان
• اتصال تجهیزات هوشمند

نامناسب برای لینک Outdoor

این محصول برای ایجاد لینک وایرلس بیرونی، اتصال دو ساختمان یا ارتباط نقطه‌به‌نقطه طراحی نشده است.

cAP lite فاقد آنتن جهت‌دار، بدنه Outdoor و ساختار مناسب نصب روی دکل است. برای لینک‌های بیرونی باید از رادیوهای Outdoor مانند خانواده‌های LHG، SXTsq، DISC یا سایر تجهیزات مناسب استفاده شود.

وای‌فای 2.4 گیگاهرتز

بخش بی‌سیم cAP lite فقط در باند فرکانسی 2.4 گیگاهرتز فعالیت می‌کند.

• باند کاری: 2.4GHz
• استانداردهای بی‌سیم: 802.11b/g/n
• نسل بی‌سیم: Wi-Fi 4
• حداکثر نرخ اسمی: تا 300Mbps
• تعداد زنجیره‌ها: دو زنجیره
• فناوری ارتباطی: 2×2 MIMO
• بهره آنتن داخلی: حدود 1.5dBi

این دستگاه از باند 5 گیگاهرتز، Wi-Fi 5 و Wi-Fi 6 پشتیبانی نمی‌کند.

پشتیبانی از استانداردهای 802.11b/g/n

cAP lite از سه استاندارد رایج باند 2.4 گیگاهرتز پشتیبانی می‌کند:

• 802.11b برای تجهیزات بسیار قدیمی
• 802.11g برای تجهیزات قدیمی‌تر
• 802.11n برای ارتباط Wi-Fi 4 و فناوری MIMO

فعال نگه‌داشتن استانداردهای بسیار قدیمی ممکن است کارایی شبکه را کاهش دهد. استانداردهای مجاز باید متناسب با Clientهای واقعی شبکه انتخاب شوند.

سازگاری با تجهیزات قدیمی و IoT

باند 2.4 گیگاهرتز با طیف وسیعی از تجهیزات سازگار است.

نمونه دستگاه‌های قابل اتصال عبارت‌اند از:

• تلفن‌های همراه
• لپ‌تاپ‌ها
• پرینترهای وای‌فای
• تجهیزات خانه هوشمند
• سنسورها و کنترلرهای IoT
• تلویزیون و پخش‌کننده شبکه
• تجهیزات قدیمی فاقد باند 5GHz

محدودیت‌های باند 2.4 گیگاهرتز

باند 2.4 گیگاهرتز معمولاً نسبت به باند 5 گیگاهرتز شلوغ‌تر است و ممکن است تحت تأثیر منابع مختلف تداخل قرار گیرد.

• مودم‌ها و اکسس پوینت‌های همسایه
• تجهیزات Bluetooth
• دستگاه‌های IoT
• شبکه‌های بی‌سیم مجاور
• برخی تجهیزات خانگی و صنعتی
• تعداد محدود کانال‌های غیرهم‌پوشان

در ساختمان‌های پرتراکم باید وضعیت کانال‌های اطراف پیش از نصب بررسی شود.

نرخ اسمی وای‌فای تا 300Mbps

حداکثر نرخ اسمی رابط بی‌سیم دستگاه 300 مگابیت‌برثانیه است.

این عدد نرخ اتصال رادیویی است و نباید با Throughput واقعی، سرعت اینترنت یا سرعت انتقال فایل برابر در نظر گرفته شود.

سرعت واقعی کاربران به عوامل زیر بستگی دارد:

• فاصله تا Access Point
• قدرت و کیفیت سیگنال
• نوع دستگاه کاربر
• تعداد زنجیره‌های Client
• تعداد کاربران فعال
• پهنای کانال
• میزان تداخل
• جنس دیوارها و موانع
• ظرفیت پورت Ethernet
• سرعت اینترنت

محدودیت پورت 100 مگابیتی

cAP lite دارای یک پورت Fast Ethernet با سرعت 10/100Mbps است.

حتی اگر نرخ اتصال وای‌فای بیشتر از 100Mbps نمایش داده شود، ترافیک میان اکسس پوینت و شبکه کابلی از ظرفیت این پورت فراتر نخواهد رفت.

• 300Mbps نرخ اسمی رابط وای‌فای است.
• پورت شبکه حداکثر 100Mbps ظرفیت اسمی دارد.
• Throughput عملی کمتر از سقف نظری پورت خواهد بود.
• برای سرعت بیشتر باید مدل گیگابیتی انتخاب شود.

مناسب اینترنت‌های کمتر از 100Mbps

برای پروژه‌هایی با اینترنت کمتر از 100Mbps و مصرف سبک، محدودیت Fast Ethernet معمولاً قابل‌قبول است.

در سناریوهای زیر بهتر است مدل جدیدتر و گیگابیتی بررسی شود:

• اینترنت نزدیک یا بیشتر از 100Mbps
• تعداد زیاد کاربران
• انتقال فایل در شبکه داخلی
• استفاده از NAS یا سرور داخلی
• مصرف هم‌زمان ویدئو توسط چند کاربر
• نیاز به باند 5 گیگاهرتز

فناوری Dual Chain و 2×2 MIMO

cAP lite از دو زنجیره ارتباطی و فناوری 2×2 MIMO پشتیبانی می‌کند.

• دو مسیر ارسال و دریافت
• امکان استفاده از دو جریان داده
• ظرفیت بیشتر نسبت به تجهیزات تک‌زنجیره‌ای
• پایداری بهتر در شرایط مناسب
• حداکثر نرخ اسمی تا 300Mbps

برای بهره‌برداری کامل از ساختار 2×2 MIMO، دستگاه کاربر نیز باید از دو زنجیره بی‌سیم پشتیبانی کند.

آنتن داخلی با بهره 1.5dBi

دستگاه دارای آنتن‌های داخلی با بهره حدود 1.5dBi است.

• نوع آنتن: داخلی
• بهره آنتن: حدود 1.5dBi
• تعداد زنجیره‌ها: دو زنجیره
• مناسب پوشش محیطی داخل ساختمان

آنتن‌های داخلی برای پوشش اتاق، دفتر، راهرو و سالن انتظار طراحی شده‌اند و برای پوشش فواصل طولانی یا ارتباط بیرونی مناسب نیستند.

پوشش واقعی دستگاه

برای پوشش cAP lite نمی‌توان مساحت یا فاصله ثابت و تضمین‌شده‌ای اعلام کرد.

پوشش واقعی به عوامل زیر وابسته است:

• ارتفاع نصب
• محل قرارگیری دستگاه
• جنس و ضخامت دیوارها
• تعداد طبقات
• وجود ستون‌های بتنی
• تجهیزات و قفسه‌های فلزی
• توان ارسال تلفن یا لپ‌تاپ
• سطح نویز محیط
• شبکه‌های بی‌سیم مجاور

توان ارسال Access Point تنها یک سمت ارتباط است و توان بازگشت سیگنال دستگاه کاربر نیز روی کیفیت اتصال اثر می‌گذارد.

انتخاب محل مناسب نصب

محل نصب تأثیر مستقیم بر پوشش و ظرفیت وای‌فای دارد.

• دستگاه نزدیک مرکز محدوده نصب شود.
• داخل کمد یا محفظه بسته قرار نگیرد.
• داخل رک فلزی نصب نشود.
• از تابلو برق و منابع نویز فاصله داشته باشد.
• کنار ستون بتنی یا سازه فلزی قرار نگیرد.
• پشت مانع بزرگ نصب نشود.
• مسیر گردش هوا اطراف دستگاه باز بماند.

نصب سقفی

قاب دایره‌ای دستگاه برای نصب سقفی طراحی شده است.

مزایای نصب سقفی عبارت‌اند از:

• توزیع یکنواخت‌تر سیگنال
• کاهش موانع نزدیک
• ظاهر منظم‌تر
• کاهش دسترسی مستقیم افراد
• فاصله بیشتر از میز و تجهیزات فلزی

نصب سقفی در مرکز محیط معمولاً پوشش بهتری نسبت به نصب دستگاه در گوشه اتاق ایجاد می‌کند.

نصب دیواری

قاب مستطیلی دستگاه برای نصب روی دیوار استفاده می‌شود.

در نصب دیواری باید جهت قرارگیری دستگاه و محدوده موردنیاز پوشش بررسی شود؛ زیرا الگوی انتشار سیگنال می‌تواند با نصب افقی روی سقف متفاوت باشد.

ابعاد قاب سقفی

ابعاد تقریبی دستگاه با قاب سقفی به شرح زیر است:

• قطر: حدود 88 میلی‌متر
• ارتفاع: حدود 20 میلی‌متر
• نوع قاب: دایره‌ای
• مناسب نصب روی سقف

ابعاد قاب دیواری

ابعاد تقریبی قاب دیواری دستگاه عبارت‌اند از:

• طول: حدود 88 میلی‌متر
• عرض: حدود 52 میلی‌متر
• ارتفاع: حدود 20 میلی‌متر
• نوع قاب: مستطیلی
• مناسب نصب روی دیوار

اهمیت Site Survey

برای محیط‌های بزرگ، چندطبقه یا دارای کاربران زیاد بهتر است تعداد و محل Access Pointها براساس Site Survey تعیین شوند.

در Site Survey باید موارد زیر بررسی شوند:

• نقشه ساختمان
• جنس دیوارها
• تعداد کاربران
• نوع مصرف کاربران
• شبکه‌های مجاور
• کانال‌های اشغال‌شده
• محل کابل‌کشی
• نقاط دارای پوشش ضعیف
• نیاز به رومینگ

استفاده از چند cAP lite

برای ساختمان‌های بزرگ یا چندطبقه معمولاً استفاده از یک دستگاه کافی نیست.

در طراحی چند اکسس پوینتی باید موارد زیر رعایت شوند:

• محل دستگاه‌ها به‌درستی انتخاب شود.
• کانال‌های مجاور با هم تداخل نداشته باشند.
• توان خروجی بیش از حد بالا نباشد.
• SSID و امنیت هماهنگ باشند.
• پوشش دستگاه‌ها هم‌پوشانی کنترل‌شده داشته باشد.

تعداد کاربران قابل پشتیبانی

برای تعداد کاربران مناسب cAP lite نمی‌توان یک عدد ثابت و تضمین‌شده اعلام کرد.

ظرفیت عملی به عوامل زیر بستگی دارد:

• تعداد کاربران فعال هم‌زمان
• نوع مصرف کاربران
• کیفیت سیگنال Clientها
• پهنای کانال
• میزان تداخل
• نوع دستگاه کاربران
• سرعت اینترنت
• تعداد Connectionها
• تنظیمات Hotspot و Queue

این مدل برای تعداد محدود کاربر و مصرف سبک مناسب‌تر است.

مناسب هتل و مهمان‌پذیر

ابعاد کوچک، ظاهر ساده و پشتیبانی از CAPsMAN، cAP lite را برای پروژه‌های اقتصادی هتل و مهمان‌پذیر مناسب می‌کند.

از دستگاه می‌توان برای کاربردهای زیر استفاده کرد:

• پوشش اتاق‌ها
• پوشش راهروها
• ایجاد شبکه مهمان
• راه‌اندازی Hotspot
• مدیریت چند Access Point از یک کنترلر

مناسب فروشگاه و دفتر کوچک

برای دفتر، فروشگاه یا مجموعه‌ای با اینترنت کمتر از 100Mbps و تعداد محدود کاربر، cAP lite می‌تواند یک راهکار اقتصادی باشد.

در شبکه‌هایی با انتقال فایل داخلی، کاربران زیاد یا اینترنت سریع‌تر بهتر است مدل‌های گیگابیتی و دو بانده انتخاب شوند.

مناسب تجهیزات IoT

بسیاری از تجهیزات IoT فقط از باند 2.4 گیگاهرتز پشتیبانی می‌کنند. cAP lite می‌تواند برای ایجاد شبکه جداگانه تجهیزات هوشمند استفاده شود.

برای افزایش امنیت بهتر است تجهیزات IoT در VLAN یا شبکه مجزایی قرار گیرند و دسترسی آن‌ها به شبکه اصلی محدود شود.

مدیریت مرکزی با CAPsMAN

cAP lite از سیستم مدیریت متمرکز CAPsMAN میکروتیک پشتیبانی می‌کند.

CAPsMAN امکان مدیریت چند Access Point از طریق یک روتر یا کنترلر مرکزی را فراهم می‌کند.

• مدیریت SSID
• مدیریت رمز عبور
• تنظیم کانال
• تنظیم توان خروجی
• اعمال سیاست‌های امنیتی
• اتصال SSIDها به VLAN
• ایجاد شبکه مهمان
• Provisioning چند Access Point

مزایای CAPsMAN

• کاهش نیاز به تنظیم جداگانه هر دستگاه
• هماهنگ‌سازی SSIDها
• اعمال تغییرات از یک نقطه
• کاهش خطاهای پیکربندی
• ساده‌ترشدن توسعه شبکه
• مدیریت بهتر چند طبقه یا شعبه

فعال‌سازی حالت CAP با دکمه Reset

دکمه Reset امکان فعال‌کردن سریع حالت CAP را در زمان راه‌اندازی فراهم می‌کند تا دستگاه به‌دنبال کنترلر CAPsMAN بگردد.

مدت نگه‌داشتن دکمه باید مطابق راهنمای دستگاه باشد؛ زیرا نگه‌داشتن آن برای مدت متفاوت ممکن است بازنشانی تنظیمات یا Netinstall را فعال کند.

رومینگ میان چند اکسس پوینت

استفاده از SSID و تنظیمات امنیتی یکسان روی چند Access Point می‌تواند جابه‌جایی کاربران را ساده‌تر کند.

برای بهبود تجربه رومینگ باید موارد زیر رعایت شوند:

• پوشش دستگاه‌ها هم‌پوشانی کنترل‌شده داشته باشد.
• توان خروجی بیش از حد بالا تنظیم نشود.
• کانال‌ها به‌درستی برنامه‌ریزی شوند.
• SSID و رمزگذاری هماهنگ باشند.
• Access Pointها در محل مناسب نصب شوند.

تصمیم نهایی برای جابه‌جایی میان Access Pointها معمولاً توسط دستگاه Client انجام می‌شود.

انتخاب کانال مناسب

در باند 2.4 گیگاهرتز برنامه‌ریزی کانال اهمیت زیادی دارد.

• شبکه‌های مجاور بررسی شوند.
• کانال دارای تداخل کمتر انتخاب گردد.
• از هم‌پوشانی غیرضروری کانال‌ها جلوگیری شود.
• پهنای کانال متناسب با محیط انتخاب گردد.
• توان خروجی بیش از مقدار موردنیاز تنظیم نشود.

استفاده از کانال عریض‌تر در محیط شلوغ همیشه موجب افزایش سرعت نمی‌شود.

ایجاد چند SSID

RouterOS امکان تعریف چند شبکه وای‌فای با نام و سیاست‌های متفاوت را فراهم می‌کند.

• شبکه کارکنان
• شبکه مهمان
• شبکه مدیریت
• شبکه تجهیزات IoT
• شبکه کاربران موقت

هر SSID می‌تواند به VLAN یا سیاست دسترسی مستقلی متصل شود.

پشتیبانی از VLAN

cAP lite امکان تفکیک منطقی کاربران با VLAN را فراهم می‌کند.

نمونه VLANهای قابل استفاده عبارت‌اند از:

• VLAN کارکنان
• VLAN مهمان
• VLAN مدیریت
• VLAN تجهیزات IoT
• VLAN کاربران عمومی

سوئیچ و روتر بالادستی نیز باید برای دریافت و مدیریت VLANها به‌درستی تنظیم شده باشند.

راه‌اندازی شبکه مهمان

با استفاده از RouterOS می‌توان شبکه مهمان مستقلی برای کاربران موقت ایجاد کرد.

• SSID جداگانه
• VLAN مستقل
• محدودیت سرعت
• جلوگیری از دسترسی به شبکه داخلی
• فعال‌سازی Hotspot در صورت نیاز

شبکه مهمان باید با Firewall از شبکه کارکنان و تجهیزات مدیریتی جدا شود.

راه‌اندازی Hotspot

RouterOS امکان ایجاد Hotspot برای احراز هویت و کنترل کاربران را فراهم می‌کند.

این قابلیت برای محیط‌های زیر کاربرد دارد:

• هتل و مهمان‌پذیر
• رستوران و کافی‌شاپ
• مرکز آموزشی
• فروشگاه
• شبکه مهمان سازمانی

برای کاربران زیاد بهتر است Hotspot، Firewall و مدیریت پهنای باند روی روتر قدرتمندتری اجرا شوند.

سیستم‌عامل RouterOS

cAP lite با سیستم‌عامل RouterOS عرضه می‌شود و لایسنس آن از کارخانه روی دستگاه فعال است.

قابلیت‌های مهم RouterOS عبارت‌اند از:

• Access Point و Station
• Bridge و VLAN
• DHCP Server و Client
• Firewall و NAT
• Hotspot
• شبکه مهمان
• Queue و مدیریت پهنای باند
• CAPsMAN
• مانیتورینگ ترافیک
• SNMP و Syslog
• مدیریت با WinBox، WebFig و SSH
• Script و Scheduler
• Backup و Export تنظیمات

لایسنس RouterOS Level 4

دستگاه با لایسنس RouterOS Level 4 عرضه می‌شود و برای استفاده عادی نیازی به خرید مجوز جداگانه ندارد.

• قابل استفاده به‌عنوان Access Point
• پشتیبانی از Hotspot
• قابل استفاده با CAPsMAN
• مناسب شبکه‌های داخلی کوچک و متوسط
• دارای مجوز فعال کارخانه‌ای

سطح لایسنس به‌تنهایی تعداد کاربران یا ظرفیت عملی وای‌فای را تعیین نمی‌کند.

به‌روزرسانی و امنیت RouterOS

پس از نصب بهتر است اقدامات زیر انجام شوند:

• RouterOS به نسخه Stable سازگار ارتقا یابد.
• Firmware دستگاه به‌روزرسانی شود.
• رمز عبور مدیریتی قوی تعریف گردد.
• Country مطابق محل استفاده تنظیم شود.
• دسترسی WinBox و SSH محدود گردد.
• سرویس‌های غیرضروری غیرفعال شوند.
• مدیریت از شبکه مهمان مسدود شود.
• از تنظیمات Backup و Export تهیه گردد.

پردازنده Qualcomm QCA9533

cAP lite از پردازنده Qualcomm مدل QCA9533 استفاده می‌کند.

• مدل پردازنده: QCA9533
• معماری: MIPSBE
• تعداد هسته: یک هسته
• فرکانس پردازنده: 650MHz

این پردازنده برای وظایف اصلی دستگاه مانند Access Point، Bridge، VLAN و Hotspot سبک مناسب است.

حافظه RAM و فضای ذخیره‌سازی

• حافظه RAM: 64MB
• فضای ذخیره‌سازی: 16MB Flash
• نوع خنک‌کنندگی: غیرفعال
• فن داخلی: ندارد

این منابع برای نقش اصلی دستگاه مناسب‌اند، اما برای فایل‌های حجیم، Logهای طولانی یا سرویس‌های سنگین طراحی نشده‌اند.

برای نگهداری طولانی‌مدت Logها بهتر است از Syslog Server خارجی استفاده شود.

محدودیت‌های پردازشی

موارد زیر می‌توانند مصرف پردازنده و حافظه دستگاه را افزایش دهند:

• تعداد زیاد قوانین Firewall
• Queueهای متعدد یا پیچیده
• تعداد زیاد Connection
• Routing سنگین
• VPN رمزنگاری‌شده
• ثبت Log گسترده
• اجرای Scriptهای متعدد

برای چنین کاربردهایی باید از یک روتر اختصاصی و قدرتمندتر استفاده شود.

یک پورت Fast Ethernet

دستگاه دارای یک پورت شبکه 10/100Mbps است.

• تعداد پورت Ethernet: یک عدد
• سرعت پورت: 10/100Mbps
• نوع کانکتور: RJ45
• انتقال اطلاعات، مدیریت و برق روی یک کابل

این پورت برای اتصال دستگاه به سوئیچ، روتر یا شبکه اصلی استفاده می‌شود.

تأمین برق از طریق PoE

cAP lite می‌تواند برق موردنیاز خود را از طریق پورت شبکه دریافت کند.

• پشتیبانی از Passive PoE
• پشتیبانی از ورودی 802.3af/at
• محدوده ولتاژ ورودی Ethernet: حدود 12 تا 57V
• حداکثر مصرف انرژی: حدود 4W

انتقال هم‌زمان برق و داده روی یک کابل، نصب دستگاه روی سقف یا دیوار را ساده‌تر می‌کند.

مزایای استفاده از PoE

• عدم نیاز به پریز برق کنار دستگاه
• انتقال برق و داده روی یک کابل
• امکان تغذیه متمرکز از رک
• قابلیت اتصال منبع PoE به UPS
• کاهش کابل‌کشی برق
• امکان خاموش و روشن‌کردن دستگاه از محل مرکزی

نکات مربوط به Passive PoE

در صورت استفاده از منبع Passive PoE باید ولتاژ، قطب‌بندی و پین‌بندی منبع بررسی شوند.

Passive PoE با استانداردهای دارای تشخیص و مذاکره خودکار 802.3af و 802.3at یکسان نیست.

تغذیه از طریق MicroUSB

علاوه بر PoE، امکان روشن‌کردن دستگاه از طریق ورودی MicroUSB با ولتاژ 5 ولت نیز وجود دارد.

این ورودی برای تأمین برق دستگاه است و نباید با یک پورت USB معمولی برای اتصال تجهیزات جانبی اشتباه گرفته شود.

• کاربرد اصلی: تأمین برق
• ولتاژ ورودی: 5V
• مناسب نصب بدون PoE
• عدم پشتیبانی از حافظه USB
• عدم پشتیبانی از مودم USB از این طریق

انتخاب میان PoE و MicroUSB

در نصب دائمی سقفی، PoE معمولاً روش مناسب‌تری است؛ زیرا برق و داده را روی یک کابل منتقل می‌کند.

MicroUSB در شرایطی کاربرد دارد که:

• منبع PoE در دسترس نباشد.
• دستگاه نزدیک پریز برق نصب شود.
• اتصال شبکه به روش دیگری تأمین شده باشد.
• برای آزمایش یا پیکربندی اولیه به منبع برق ساده نیاز باشد.

مصرف انرژی پایین

حداکثر مصرف انرژی cAP lite حدود چهار وات است.

• مصرف برق پایین
• مناسب تغذیه با PoE
• تولید گرمای محدود
• مناسب استفاده طولانی‌مدت
• امکان استفاده از منابع برق پشتیبان کوچک

خنک‌کنندگی غیرفعال و بدون فن

دستگاه از سیستم خنک‌کنندگی غیرفعال استفاده می‌کند و فن مکانیکی ندارد.

• عملکرد بی‌صدا
• مناسب هتل و فضای اداری
• فاقد قطعات متحرک خنک‌کننده
• استهلاک مکانیکی کمتر

بدون فن بودن به معنی بی‌نیازی از گردش هوا نیست و دستگاه نباید داخل محفظه کاملاً بسته نصب شود.

استاندارد حفاظتی IP20

cAP lite دارای درجه حفاظتی IP20 است و برای استفاده داخل ساختمان طراحی شده است.

• مناسب فضای داخلی
• نامناسب برای نصب مستقیم زیر باران
• فاقد حفاظت در برابر نفوذ آب
• نامناسب برای محیط بسیار مرطوب
• نامناسب برای فضای Outdoor

دستگاه نباید در فضای باز، زیر باران، محل مرطوب یا محیط دارای گردوغبار زیاد نصب شود.

محدوده دمای کاری

محدوده دمای کاری آزمایش‌شده دستگاه از منفی 40 تا مثبت 70 درجه سانتی‌گراد اعلام شده است.

این بازه دمایی به معنی Outdoor یا ضدآب‌بودن محصول نیست. محل نصب همچنان باید خشک و مناسب تجهیزات داخلی باشد.

کابل شبکه مناسب

برای اتصال دستگاه و تأمین برق PoE بهتر است از کابل شبکه استاندارد و تمام‌مس استفاده شود.

• استفاده از کابل Cat5e یا بالاتر
• استفاده از هادی تمام‌مس
• پرهیز از کابل CCA
• رعایت طول استاندارد Ethernet
• تست کابل پیش از نصب
• برچسب‌گذاری کابل در رک

کابل بی‌کیفیت می‌تواند موجب افت ولتاژ PoE، کاهش سرعت یا ریست‌شدن دستگاه شود.

مراحل نصب سقفی

1. محل مناسب نصب براساس محدوده پوشش انتخاب شود.
2. قاب دایره‌ای روی دستگاه نصب گردد.
3. پایه روی سقف ثابت شود.
4. کابل شبکه از محل مناسب عبور داده شود.
5. کابل به پورت Ethernet دستگاه متصل گردد.
6. دستگاه روی پایه نصب و ثابت شود.
7. سمت دیگر کابل به PoE Injector یا سوئیچ PoE متصل گردد.
8. پس از روشن‌شدن، وضعیت اتصال بررسی شود.
9. پوشش وای‌فای در نقاط مختلف آزمایش گردد.

مراحل نصب دیواری

1. محل دیوار متناسب با محدوده پوشش انتخاب شود.
2. قاب مستطیلی روی دستگاه قرار گیرد.
3. پایه با پیچ و رول‌پلاک نصب شود.
4. کابل شبکه به دستگاه متصل گردد.
5. دستگاه روی پایه ثابت شود.
6. برق از طریق PoE یا MicroUSB تأمین گردد.
7. پوشش و کیفیت سیگنال بررسی شود.

راه‌اندازی اولیه RouterOS

1. دستگاه از طریق PoE یا MicroUSB روشن شود.
2. رایانه مدیریتی به شبکه متصل گردد.
3. از طریق WinBox یا WebFig وارد RouterOS شوید.
4. رمز عبور مدیریتی قوی تعریف شود.
5. RouterOS و Firmware به نسخه Stable سازگار ارتقا یابند.
6. Country مطابق محل استفاده تنظیم شود.
7. SSID و رمز عبور وای‌فای تعریف گردند.
8. کانال و پهنای کانال متناسب با محیط تنظیم شوند.
9. در صورت نیاز VLAN و شبکه مهمان ایجاد شوند.
10. دسترسی مدیریتی محدود گردد.
11. در شبکه چند AP، تنظیمات CAPsMAN اعمال شود.
12. کیفیت پوشش و اتصال کاربران آزمایش گردد.
13. از تنظیمات Backup و Export تهیه شود.

مانیتورینگ دستگاه

وضعیت cAP lite را می‌توان از طریق RouterOS یا سامانه مانیتورینگ مرکزی بررسی کرد.

• تعداد کاربران متصل
• قدرت سیگنال کاربران
• نرخ ارسال و دریافت
• مصرف CPU و RAM
• ترافیک پورت Ethernet
• ترافیک رابط وایرلس
• رویدادهای System Log
• مانیتورینگ از طریق SNMP

کاربردهای MikroTik cAP lite

• پوشش وای‌فای هتل و مهمان‌پذیر
• نصب در فروشگاه و مرکز تجاری
• وای‌فای دفتر کوچک
• پوشش راهرو و سالن انتظار
• استفاده در کلاس و مرکز آموزشی
• ایجاد شبکه مهمان
• راه‌اندازی Hotspot سبک
• اتصال تجهیزات IoT روی باند 2.4GHz
• مدیریت چند Access Point با CAPsMAN
• پروژه‌های اقتصادی با اینترنت کمتر از 100Mbps

ویژگی‌های کلیدی RBcAPL-2nD

• اکسس پوینت کوچک برای محیط داخلی
• پارت‌نامبر رسمی RBcAPL-2nD
• فعالیت در باند 2.4GHz
• پشتیبانی از استانداردهای 802.11b/g/n
• نسل بی‌سیم Wi-Fi 4
• حداکثر نرخ اسمی وای‌فای 300Mbps
• فناوری Dual Chain و 2×2 MIMO
• آنتن داخلی با بهره حدود 1.5dBi
• پردازنده QCA9533 با فرکانس 650MHz
• معماری MIPSBE
• حافظه RAM برابر 64MB
• حافظه Flash برابر 16MB
• یک پورت شبکه 10/100Mbps
• ورودی Passive PoE و 802.3af/at
• محدوده ورودی Ethernet حدود 12 تا 57V
• امکان تغذیه از طریق MicroUSB پنج ولت
• حداکثر مصرف انرژی حدود 4W
• سیستم‌عامل RouterOS
• لایسنس RouterOS Level 4
• پشتیبانی از CAPsMAN
• دارای دو قاب سقفی و دیواری
• درجه حفاظتی IP20
• خنک‌کنندگی غیرفعال و بدون فن

محتویات بسته‌بندی

براساس اطلاعات ارائه‌شده، بسته اصلی محصول شامل اقلام زیر است:

• یک دستگاه MikroTik cAP lite
• قاب سقفی دایره‌ای
• قاب دیواری مستطیلی

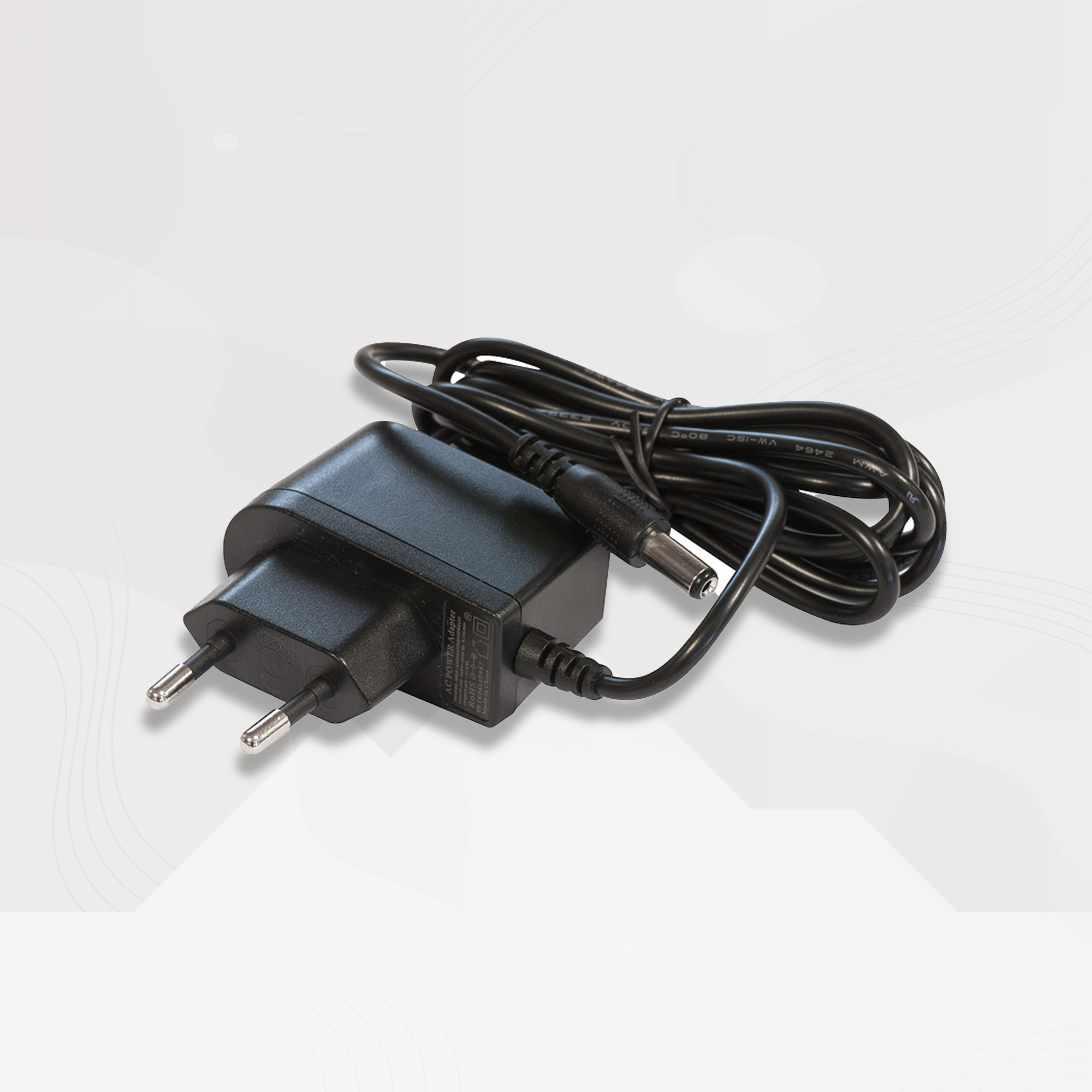

• آداپتور 24V با جریان 0.2A

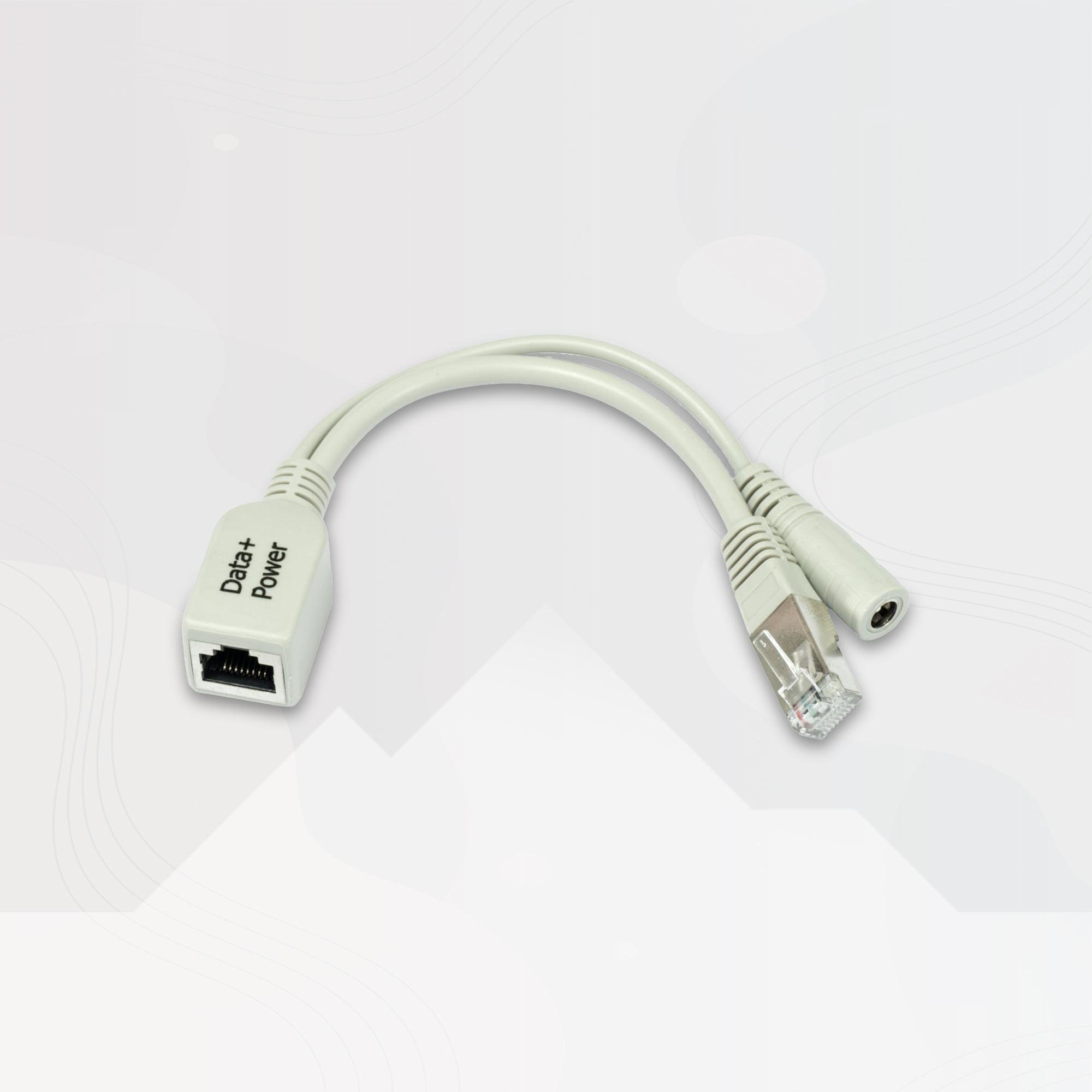

• PoE Injector
• مجموعه پیچ و تجهیزات نصب

محتویات دقیق جعبه بهتر است هنگام خرید یا ورود کالا به انبار با بسته‌بندی فیزیکی محصول تطبیق داده شود.

تفاوت cAP lite با cAP مدل RBcAP2nD

cAP lite و cAP هر دو اکسس پوینت‌های داخلی 2.4 گیگاهرتزی هستند، اما ابعاد، طراحی بدنه و مشخصات آنتن آن‌ها تفاوت دارند.

• cAP lite بدنه کوچک‌تری دارد.
• cAP lite با دو قاب سقفی و دیواری عرضه می‌شود.
• بهره آنتن cAP lite حدود 1.5dBi است.
• بهره آنتن cAP مدل RBcAP2nD حدود 2dBi است.
• هر دو مدل دارای پورت Fast Ethernet هستند.
• هر دو از باند 2.4GHz و Wi-Fi 4 استفاده می‌کنند.

تفاوت cAP lite با cAP ac

cAP ac مدل دو بانده و قدرتمندتر این خانواده است.

• cAP lite فقط در باند 2.4GHz فعالیت می‌کند.
• cAP ac از باندهای 2.4 و 5GHz پشتیبانی می‌کند.
• cAP lite دارای پورت 100Mbps است.
• cAP ac دارای پورت‌های Gigabit Ethernet است.
• cAP ac برای سرعت و تعداد کاربر بیشتر مناسب‌تر است.

تفاوت cAP lite با cAP XL ac

cAP XL ac یک مدل دو بانده با آنتن‌های پربهره‌تر و پورت‌های گیگابیتی است.

• cAP lite یک دستگاه اقتصادی تک‌باند است.
• cAP XL ac از Wi-Fi 5 پشتیبانی می‌کند.
• نسخه XL برای پوشش وسیع‌تر طراحی شده است.
• نسخه XL سخت‌افزار قدرتمندتری دارد.
• cAP lite برای محیط‌های کوچک و مصرف سبک مناسب‌تر است.

تفاوت cAP lite با محصولات سری ax

محصولات سری ax از استاندارد Wi-Fi 6، سخت‌افزار جدیدتر و ظرفیت بیشتر استفاده می‌کنند.

• cAP lite مبتنی بر Wi-Fi 4 است.
• مدل‌های ax از Wi-Fi 6 پشتیبانی می‌کنند.
• محصولات ax معمولاً دو بانده هستند.
• مدل‌های ax برای شبکه‌های پرتراکم مناسب‌ترند.
• ساختار Driver و CAPsMAN نسل‌های جدید متفاوت است.

چه زمانی مدل جدیدتر انتخاب شود؟

در شرایط زیر بهتر است به‌جای cAP lite مدل‌های جدیدتر بررسی شوند:

• نیاز به باند 5GHz
• اینترنت نزدیک یا بیشتر از 100Mbps
• تعداد زیاد کاربران
• انتقال فایل در شبکه داخلی
• تداخل زیاد در باند 2.4GHz
• نیاز به Wi-Fi 5 یا Wi-Fi 6
• نیاز به پورت Gigabit Ethernet
• استفاده در شبکه پرتراکم

محدودیت‌ها و نکات مهم خرید

• دستگاه فقط در باند 2.4GHz فعالیت می‌کند.
• از باند 5GHz پشتیبانی نمی‌کند.
• از Wi-Fi 5 و Wi-Fi 6 پشتیبانی نمی‌کند.
• نرخ 300Mbps سرعت اسمی رابط وای‌فای است.
• پورت شبکه دستگاه فقط 100 مگابیتی است.
• Throughput عملی به Fast Ethernet محدود می‌شود.
• فقط یک پورت Ethernet دارد.
• آنتن داخلی آن بهره حدود 1.5dBi دارد.
• برای تعداد زیاد کاربر مناسب نیست.
• برای انتقال فایل پرسرعت مناسب نیست.
• برای استفاده در فضای باز طراحی نشده است.
• درجه حفاظتی دستگاه IP20 است.
• نباید در معرض بارندگی یا رطوبت مستقیم قرار گیرد.
• پوشش واقعی به محل نصب و جنس دیوارها وابسته است.
• برای ساختمان بزرگ به چند Access Point نیاز خواهد بود.
• برای Routing، VPN و Firewall سنگین مناسب نیست.
• ورودی MicroUSB فقط برای تأمین برق است.
• MicroUSB برای اتصال حافظه یا مودم طراحی نشده است.
• با مدل‌های cAP، cAP ac، cAP XL ac و cAP ax تفاوت دارد.

جمع‌بندی

اکسس پوینت MikroTik cAP lite مدل RBcAPL-2nD یک گزینه کوچک و اقتصادی برای ایجاد پوشش وای‌فای 2.4 گیگاهرتزی در هتل‌ها، دفاتر کوچک، فروشگاه‌ها، مراکز آموزشی، راهروها و سالن‌های انتظار است.

طراحی سقفی و دیواری، عرضه با دو قاب متفاوت، فناوری 2×2 MIMO، تغذیه PoE و MicroUSB، سیستم‌عامل RouterOS، لایسنس Level 4 و مدیریت متمرکز CAPsMAN از مهم‌ترین قابلیت‌های این دستگاه محسوب می‌شوند.

در مقابل، نبود باند 5 گیگاهرتز، پورت شبکه 100 مگابیتی، آنتن کم‌بهره و سخت‌افزار محدود باعث می‌شوند این محصول برای شبکه‌های پرسرعت، پرتراکم یا دارای کاربران زیاد مناسب نباشد.

برای پروژه‌هایی با اینترنت کمتر از 100Mbps، تعداد محدود کاربر و مصرف سبک، cAP lite همچنان می‌تواند یک راهکار اقتصادی و مدیریتی باشد. برای شبکه‌های جدیدتر و نیازمند ظرفیت بیشتر، مدل‌های cAP ac، cAP XL ac یا محصولات سری ax باید بررسی شوند.

پیش از خرید بهتر است مساحت محیط، جنس دیوارها، تعداد کاربران، میزان تداخل، سرعت اینترنت، محل نصب و نیاز به باند 5 گیگاهرتز بررسی شوند.

تیم فنی مهندسی بیستون آماده ارائه مشاوره برای طراحی پوشش وای‌فای، انتخاب محل نصب، راه‌اندازی RouterOS، CAPsMAN، VLAN، Hotspot، شبکه مهمان و مدیریت پهنای باند MikroTik cAP lite است.
